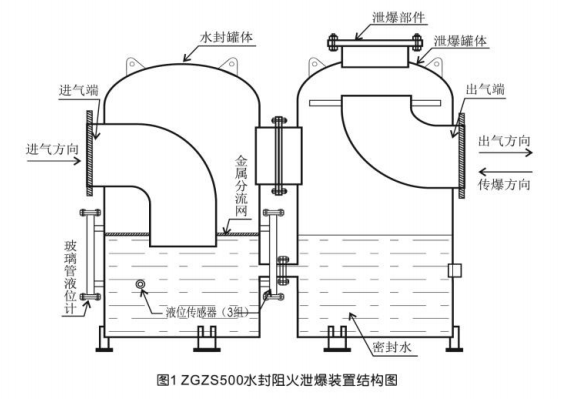

ZGZS500瓦斯管道輸送水封阻火泄爆裝置安裝于煤礦瓦斯抽放系統管路中,主要由水封桶體、泄爆桶體、泄爆部件和礦用液位監測裝置組成。
水封裝置是采用水封消焰阻火、泄爆部件釋放爆炸壓力將管道瓦斯爆炸控制在一定范圍內的管道瓦斯輸送安全保障裝置,是煤礦低濃度瓦斯管道輸送安全保障系統的設備。
水封阻火泄爆裝置安裝于瓦斯抽放系統管路上。正常瓦斯輸送情況下,瓦斯氣體從進氣端通過阻火泄爆裝置流向出氣端。當出氣端管道瓦斯發生爆炸或燃燒時,爆炸產生的沖擊波使泄爆部件爆破、釋放爆炸壓力;同時密封水起到消焰、阻火的作用,阻止爆炸波或燃燒火焰?zhèn)鞑ǖ竭M氣端管路,保護了下管路及附屬設備,防止事故進一步擴大。
水封阻火泄爆裝置采用ZYC660礦用液位監測裝置來實現水位的監測和自動控制。當水位超出正常工作水位時,裝置會發出報警信號,同時自動控制對裝置進行補水或放水,從而使水位長期穩定的保持在正常工作水位。
